Металлорукав криогенный с арматурой М30х1,5 - гайка РОТ (РГМ 20-45-3,0 с\а)

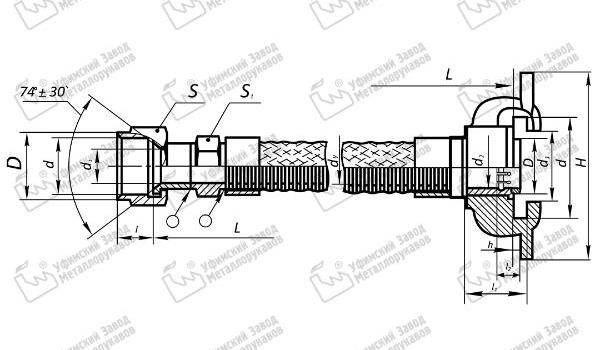

Технические характеристики и особенности конструкции
| dу | L,м | Давление, МПа (кгс/см2) | Данные накидной гайки, мм | Данные гайки РОТ, мм | ||||||||||||
| D | S | S1 | d1 | d | l | H | l1 | d | d1 | d2 | D | l2 | h | |||
| 20 | 3,0 | 4,5(45) | М30х1,5 | 36 | 24 | 18 | 27,5 | 9 | 165 | 53 | 77 | 63 | 40 | 50 | 24 | 9,5 |
| 10 | ||||||||||||||||

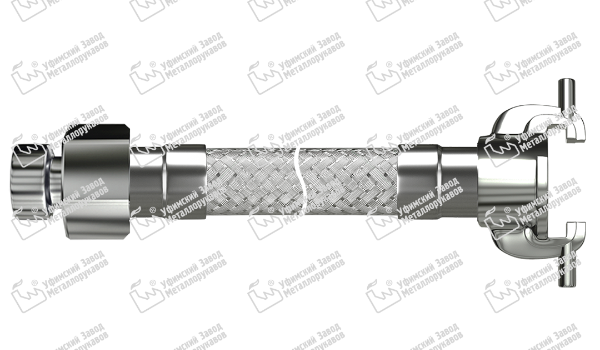

Металлорукав РГМ 20-45-3,0 с\а – одно из самых популярных решений в криогенной технике, предназначен для транспортировки сжиженного природного газа. Находит свое применение на специальных регазификационных терминалах. Комбинированное соединение в виде резьбовой гайки и гайки РОТ позволяет оперативно осуществлять монтаж рукава.
Основой данного металлорукава является стандартная гофра, выполненная из трубной заготовки толщиной 0,3 мм.
